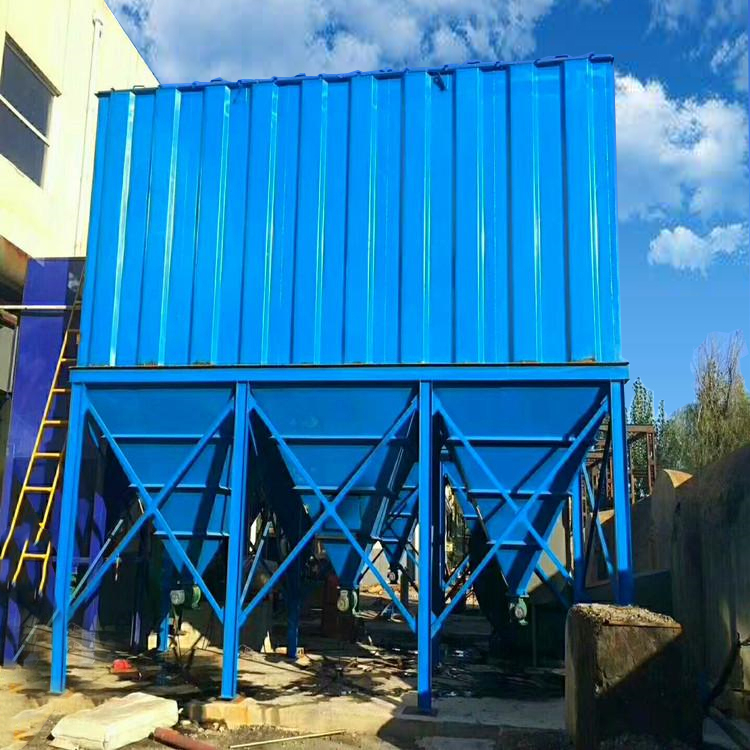

选煤厂破碎筛分车间脉冲除尘器详解

发布时间:2022-10-17  发布者:天宏环保

选煤厂破碎筛分车间脉冲除尘器主要部件介绍:

袋式除尘器能净化含尘气体的主要元件是过滤材料,它是有机或无机纤维制品。正确地选择滤料是设计使用好袋式除尘器的关键。过滤材料的选择,需要考虑含尘气体性质、含尘浓度、粉尘颗粒大小、化学性质、物理性能、气体温度等。总的说来,选择性能适当的过滤材料,既要均匀致密,透气性好,又要耐热、耐腐蚀,还要有的机械强度,才能延长滤袋的使用寿命,保持良好的除尘效率。每一种过滤材料都有各自的优缺点.根据上述条件选择并合理地使用。

选煤厂破碎筛分车间脉冲除尘器采用的滤袋为涤纶针刺毡滤料,其规范如下:

一、型号:涤纶针刺毡

二、原料:聚酯

三、厚度:1.4-1.35mm

四、单量:500g/m2

五、透气量:400-90m3/m2.min

六、表面处理:热定型,单面烧毛、轧光处理

七、滤袋加工:粘压缝制

八、滤袋骨架滤袋骨架制造质量的高低,直接影响滤袋的使用寿命,影响除尘器运行效果和日常维护工作量、费用,我们采取了以下措施:

袋笼的材质为碳钢冷拔丝,采用Ф6钢丝经4次冷拔,外加旋转力而成,无弯曲变形。

袋笼采用多头电焊机一次成型,焊点光滑,均匀牢固,无脱焊、虚焊和漏焊等现象,骨架强度高。

袋笼的纵筋和反撑环分布均匀,并有足够的强度和刚度,防止损坏和变形,每只

袋笼纵筋8根、反撑环的间距小于200mm

袋笼采用圆形;

适应除尘器结构需求,骨架为单节结构。

骨架撑环采用圆型结构,避免与滤袋的磨损。

九、电磁脉冲阀选择可靠的脉冲阀是脉冲除尘器的核心,优良的空气动力特性和持久的寿命是选择脉冲阀的标准,我公司选用国产品牌生产的DMF直角式脉冲阀。它采用独特结构,由于配备膜片,因此脉冲阀的维护工作量很少,它的使用寿命确保在100万次以上。

十、选煤厂破碎筛分车间脉冲除尘器规格、型号及相关技术参数如下

正常状态闭合

出气口管径1″

阀体压铸铝

膜片材质Elastomer

工作介质压缩空气

气体温度110℃Max

环境温度100℃Max

十一、花孔板花孔板的质量对除尘器的性能影响很大:花板孔粗糙会使滤袋受损;孔距不均、花板表面不平整会使滤袋中心线相对于水平面的垂直度产生偏差,导致滤袋底部相互接触,粉尘搭桥难以_,除尘器运行阻力上升,从而造成能源的浪费。

因此,以上三个指标是需要严加控制的,控制措施如下:

花板采用大型数控冲床设备实现对板孔的冲压,加工后边缘光滑,无尖角毛刺,孔径公差满足标准,形成良好的密封,花孔中心偏差<1mm

花板表面平整光洁,无挠曲、凹凸不平等缺陷,其平面度偏差不大于1‰

工艺上整板切割、减少焊接量,有效消除焊接变形,确保孔距均匀。

焊接过程中辅以锤击等简单易行的去应力措施,有效控制焊接应力变形,_其整体的平面度。

十二、设备密封性的控制

除尘器密封不良,会造成设备能源的浪费,除尘效率下降,造成含尘气体的泄漏,严重时可诱发结露现象,从而影响设备的正常使用,为此我们采取以下措施进行有效控制:

设备主体采用双面焊或单面焊双面成形工艺,且焊后经严格的渗漏检验,确保其密封。

除尘器门盖采用线性钢体与硅橡胶软体线面接触的密封方式,结构简单、密封可靠、漏风率低。
